この記事を読めば線は完璧!

同じ内容のYouTube動画はこちらから!

イラレで線は簡単に使える一方で、設定を変えれば 色々なことができるオブジェクトですが、その分設定することも多いので 初心者の方は混乱してしまうのではないでしょうか。

本記事ではイラレの線について解説します。

基本設定から矢印や破線などの応用設定まで全体的に解説 するので、ぜひ参考にしてください!

線の基本設定

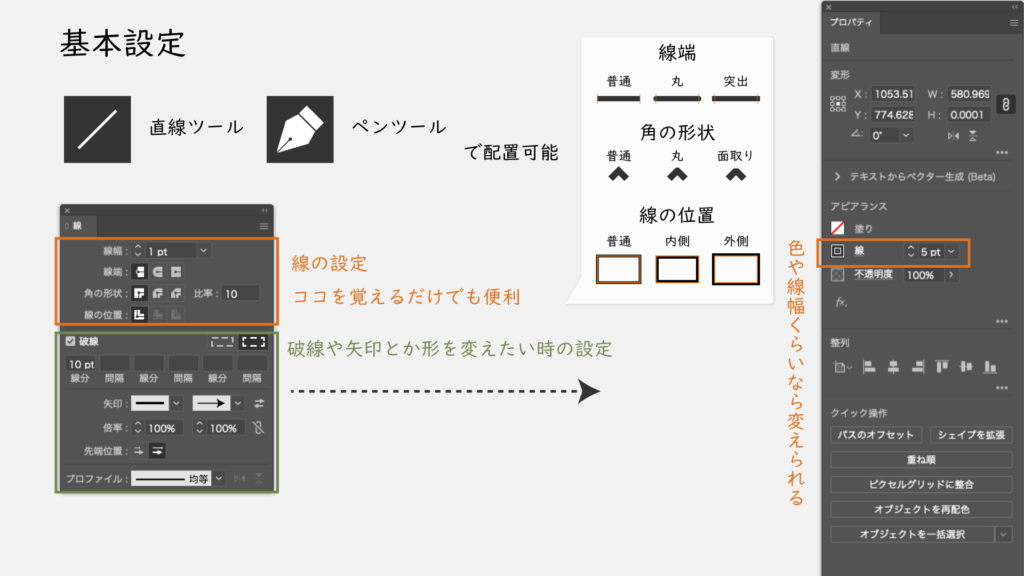

線の基本設定

まずは、線の基本設定について簡単に解説します。

線は「直線ツール」「ペンツール」で配置可能で、色や線幅であればプロパティパネルから、線端の形状や破線・矢印を作るなど詳細に設定したい場合は 線パネルから変更できます。

線パネルの上部では線の設定、下部では破線や矢印に関する 設定が可能です。

線の設定は「線端」「角の形状」「線の位置」それぞれ3種類ずつ あり、アイコンボタンで切り替えが可能です。

線端や角を丸くすればポップなデザインに合いますし、 線の位置はレイアウトをする時に役立ちます。

このように線の設定だけでも便利なので、 破線も矢印も使わない人は上部分だけでも覚えておきましょう。

破線

破線

あしらいとしても優秀な破線をイラレなら簡単に作成する ことができます。

破線はチェックボックスをオンにすることで切り替わり、 ダッシュの長さと間隔を最大3セットまで設定できます。

一番左の「線分」のみ設定すれば等幅の破線になり、 その他も設定すれば可変幅の破線を作ることができます。

キリトリ線や仕切り線として使うなら等幅で、 装飾に使うなら可変幅というように使い分けると良いでしょう。

右のアイコンによって角の設定ができ、 角を無視するか、角ごとにスタートさせるか選べます。

線の場合も両端に線が来てくれるので、 基本的には右側を選択しておくことをオススメします。

矢印

矢印

何かを説明するときに大活躍する矢印も難しい手順は不要で、 スタイルから矢印の形を選ぶだけです。

設定は両端で別に設定できるので、組み合わせ次第で色々な 矢印を作ることができます。

スタイルの他に重要なのが先端の大きさを決める「倍率」です。
線を太くすると100%だとかなり大きくなってしまうので、 30%くらいで使うことが多い印象。

他にも「先端位置」がありますが、初期設定の線端で終わる方が 扱いやすいので、ここはノータッチでOKです。

故障かな?と思ったら

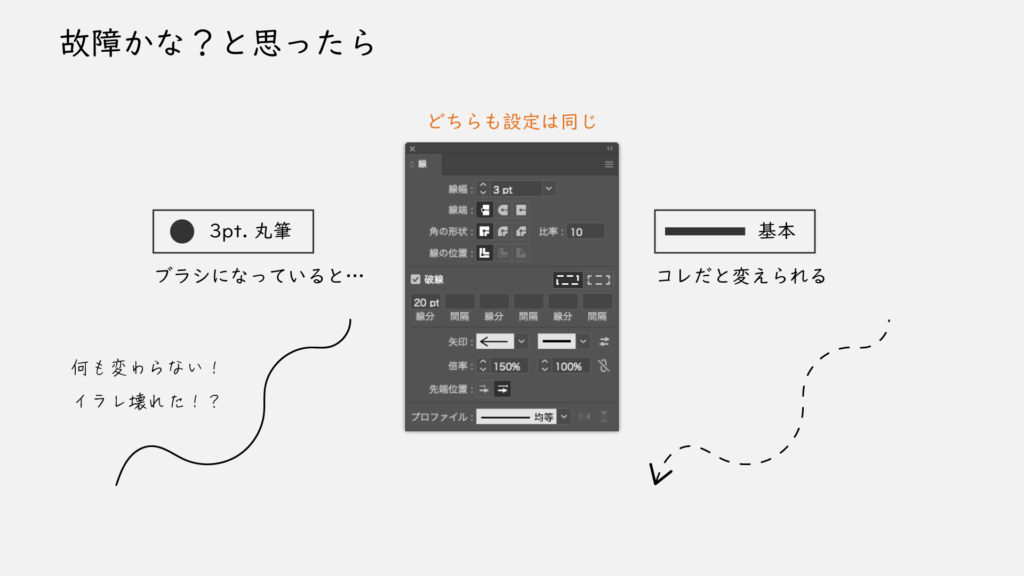

故障かな?と思ったら

たまに線の設定を変えても何も変わらない時があり、 「イラレ壊れた!」と思う時があるかもしれません。

おそらくその原因は線にブラシが設定されているからです。

線はブラシ部分が「基本」の状態の時しか設定できず、 筆ブラシで破線や矢印などは作れません。

もし線の形が変わらないことがあったら、 画面上部のブラシ部分を確認してみましょう。

まとめ

イラレの線の基本設定について解説しました。

今まで線の太さや色しか変えたことがなかったという人は、 ぜひこの参考にして破線や矢印を作ってみてください!
